适用场景:
适用于被压合部件表面有起伏落差或两层(多层)部件的复合。通过辊片设计的行程适应高度差变化,利用分区压力按部件厚度材料对力的不同要求来调节,实现对不同高度材料的复合。千层辊将替代橡胶辊及海绵棍,适用于制造轮胎过程中胎面压出的复合、成型胶片的复合,压力在生产过程中根据不同型号的胎面、胶片任意调控,能有效消除胎面压出、胶片复合生产中产生的气泡问题。
产品说明:

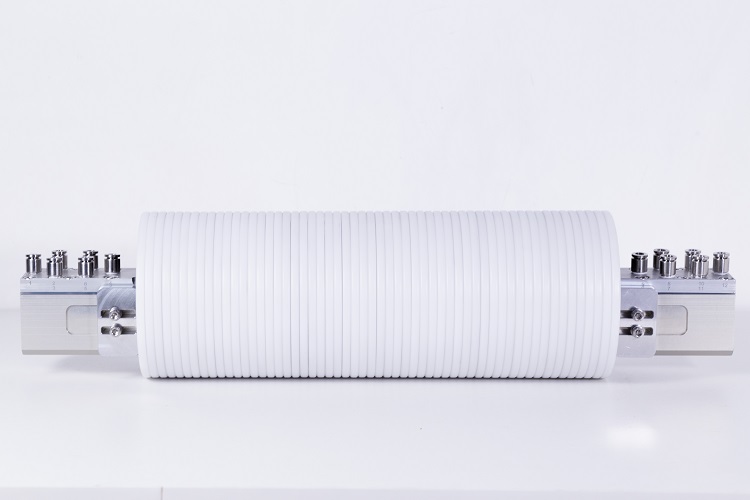

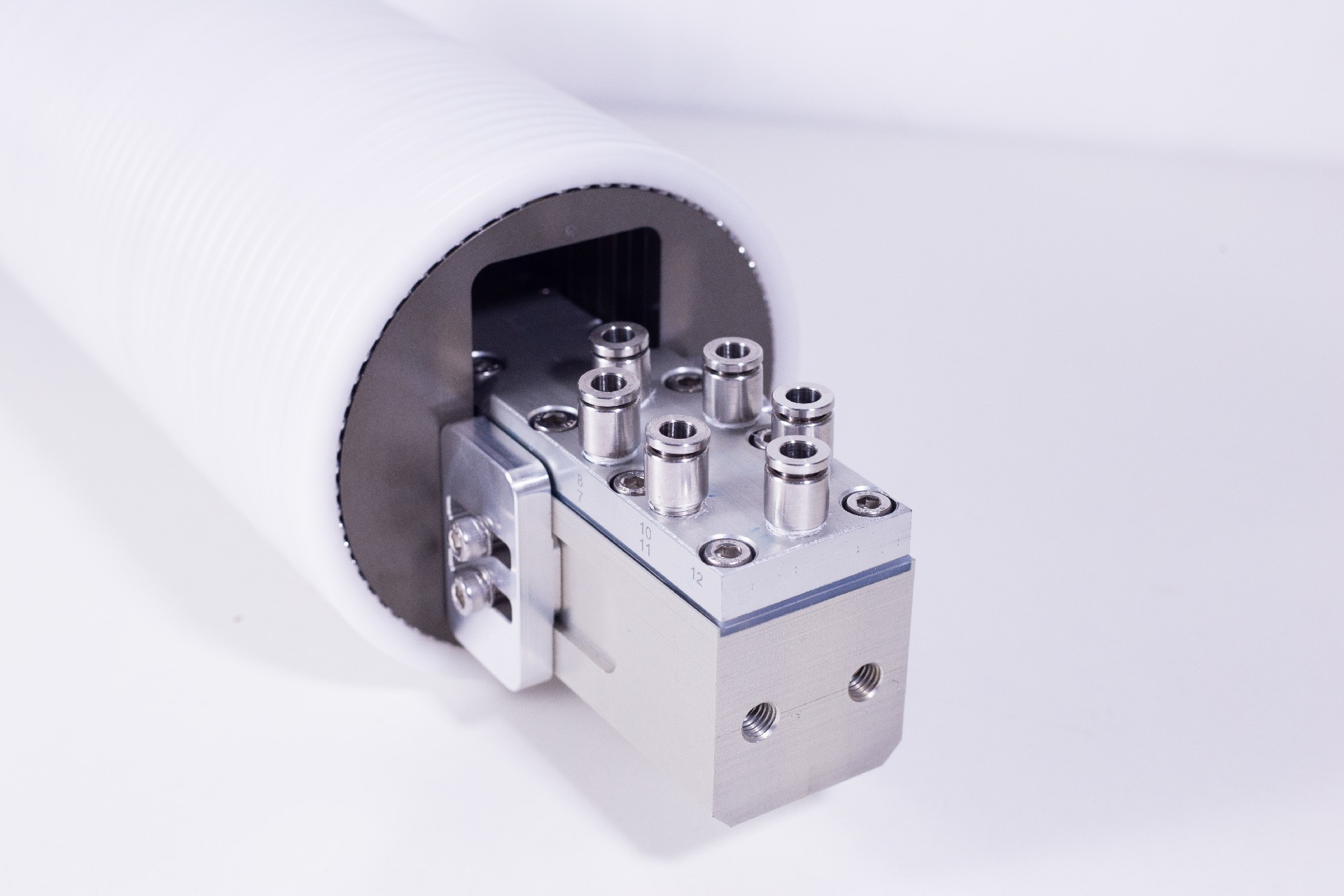

千层辊是由一根气缸底辊组合任意数量的小宽度辊片并列排布组成。由小气缸独立驱动,外圈可转动。小气缸分组通气实现压力分区。如同积分运算一般,一片片的辊片在相对应小气缸推动下吻合着被压合部件,不同的部位被施以不同的辊片压合力。主要用于制造轮胎的成型过程中胎面压出的复合、成型胎体及胎面的复合,在生产过程中根据不同型号的胎面、胎体随意调控,能有效消除胎面压出、成型胎体及胎面的复合工艺中产生的气泡问题,提高产品质量。使用效果和寿命均远超于目前常用的海绵辊。
辊片由进口高分子材料制成,具有耐磨损、强度高、抗粘性好等优点,高温处可定制金属材质千层片。千层片常用厚度为3mm-8mm。
技术参数:
结构特点 | 并列式气缸与旋转辊片组合 | |||
轴芯材质 | 7075航空级铝材、耐腐蚀合金 | |||
活塞直径 | 6mm | 8mm | |||
辊片厚度 | MIN=3mm | MAX=8mm | |||
辊片外径 | 80mm | 100mm | 120mm | 150mm |
辊片行程 | MIN=5 MAX=15 | MIN=5 MAX=25 | MIN=5 MAX=30 | MIN=5 MAX=45 |
辊 面 | 光面或滚花 | |||
活塞与辊片数量 | 根据客户要求配置(活塞与辊片1:1配置) | |||
辊片材质 | 工程塑料、金属 |
型号标注含义:
型号 | P | p | 120 | 20 | 5 | 400 | 550 | -- | -- | -- |
说明 | 外圈材质 | 内圈材质 | 辊片外径 | 需求行程 | 分区数量 | 有效压合长度 | 总长度 | 辊片厚度 | 滚花 | 减重 |
可选内容 | P:工程塑料 A:铝材 C:铝+PTFE M:合金 | P:工程塑料 A:铝材 M:合金 | Φ80mm Φ100mm Φ120mm Φ150mm | 参考技术参数,根据实际使用需求选择 | 根据压合材料的形状设计分区数量 | 根据压合材料的最大宽度设计 | 根据设备安装限位合理设计总长度 | 塑钢材质可选6mm-8mm,合金材质可选3mm以上厚度 | 塑钢材质可选择光面和滚花,默认光面。 G:滚花 | 对辊片重量有严格要求做减重处理。 J:减重 |

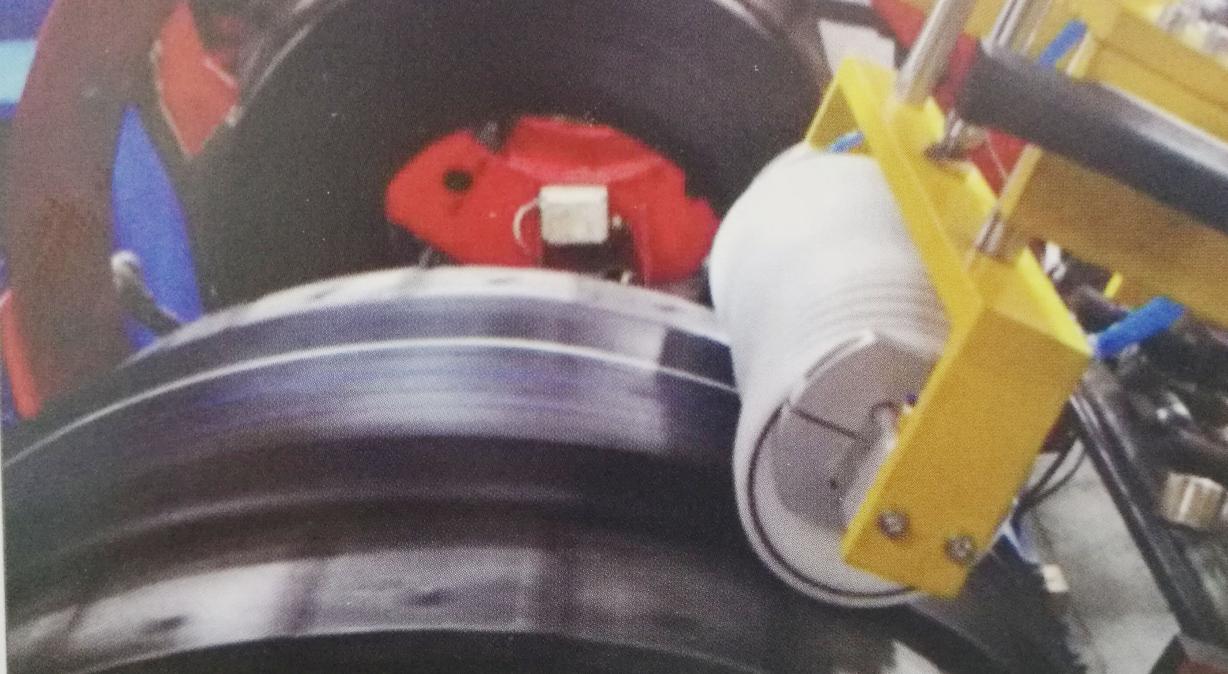

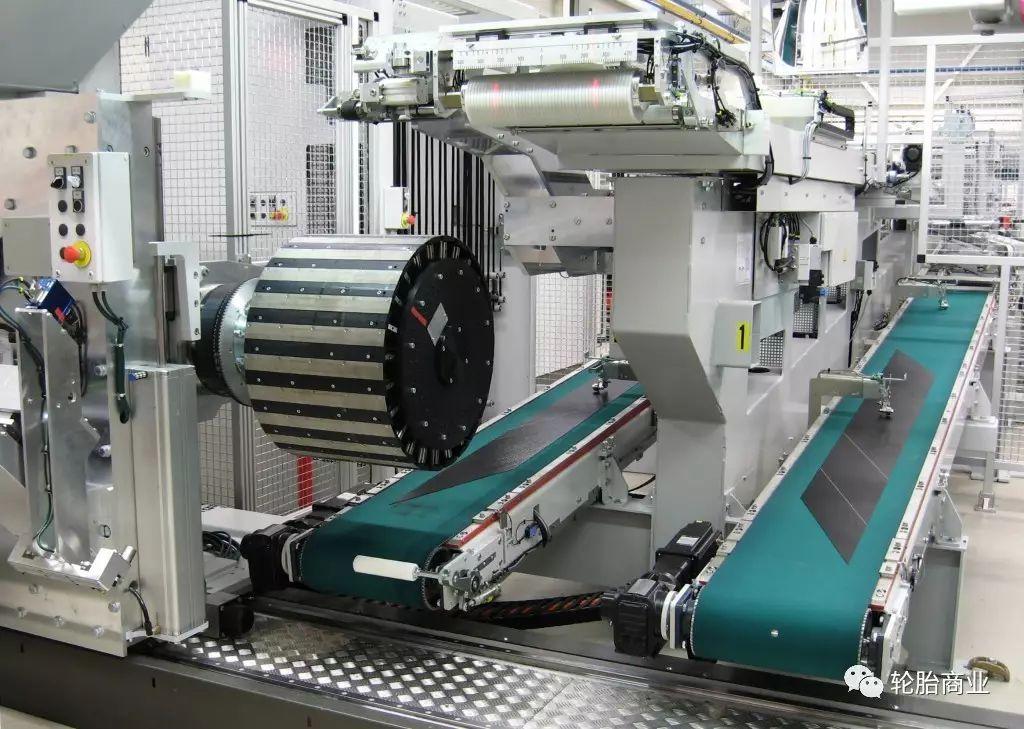

使用场景:
